Nesústredné skľučovadlo K72 - 125 mm
Štvorčeľusťové skľučovadlo, určené na upínanie stredne veľkých obrobkov na sústruhoch a iných obrábacích strojoch.
Univerzálna veľkosť vhodná pre širokú škálu obrábacích aplikácií.
Detailné informácie:
- Individuálne nastaviteľné čeľuste - Upínanie asymetrických obrobkov (príležitostne je možné upnúť aj okrúhle, štvorcové, alebo osemhranné obrobky.)
-
Čeľuste je možné použiť ako vnútorné aj vonkajšie.
-
Ručné ovládanie pomocou kľúča (súčasť balenia).
-
Výroba je vo vysokom štandarde normy DIN 6350.

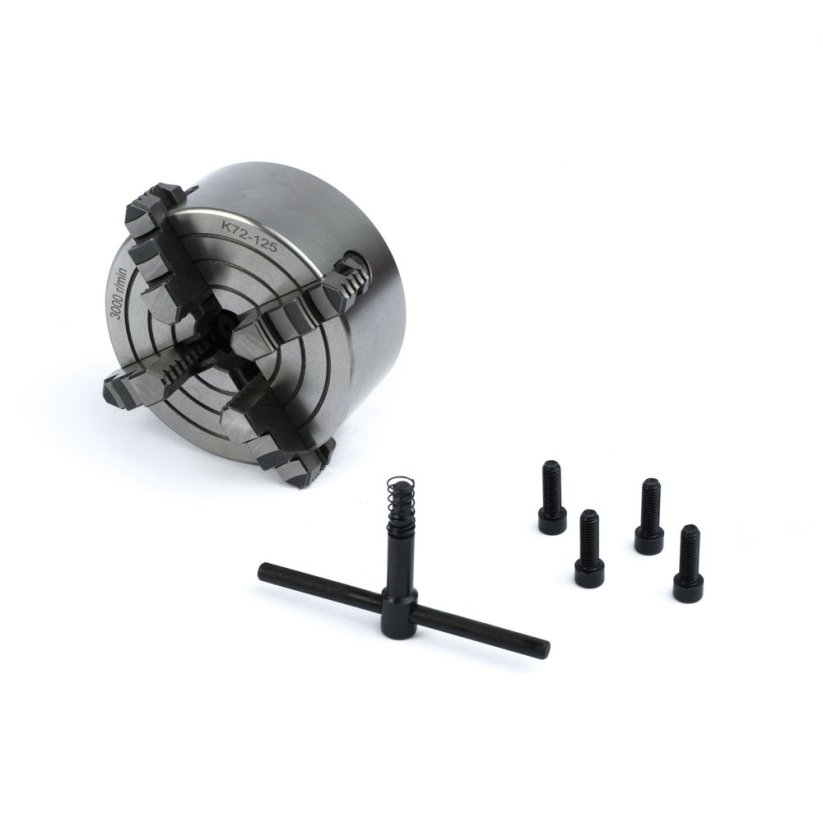

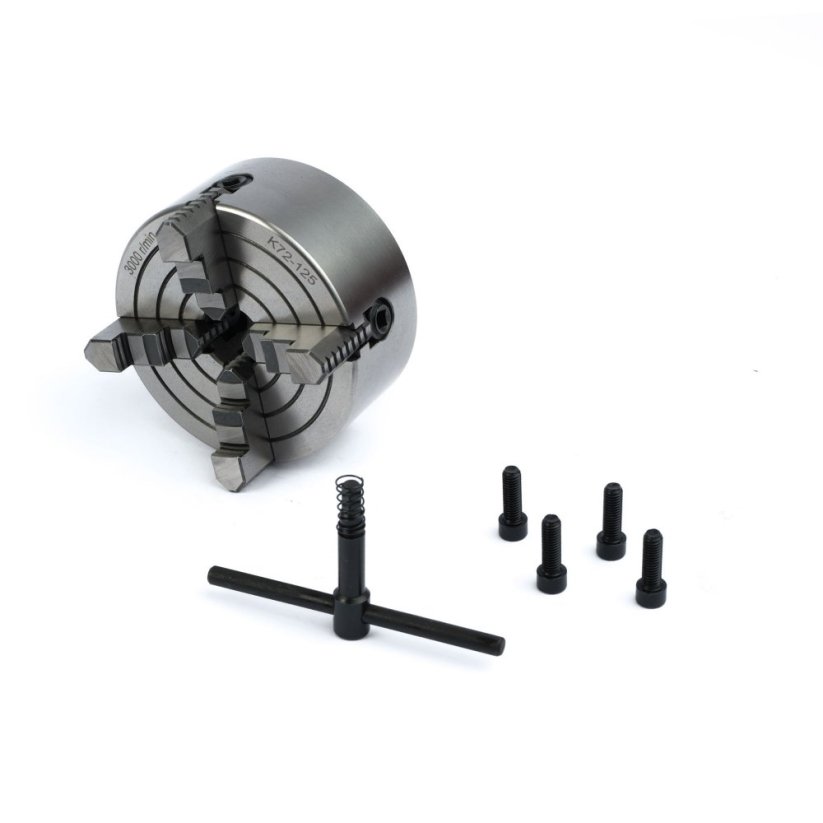

Rozsah dodávky obsahuje:
- Nesústredné skľučovadlo K72 - 125 mm
- Sada skrutiek
- Kľúč
Upozornenie!
Prispôsobte nastavenie čeľustí konkrétnemu obrobku podľa vlastného uváženia.
V tabuľke parametrov je uvedený odporúčaný rozsah upnutia, v ktorom je možné obrobok bezpečne upnúť.
Prekročenie tohto rozsahu môže viesť k poškodeniu alebo ulomeniu čeľustí.
Na inštaláciu skľučovadla odporúčame prikúpiť 4 ks svorníkov, ktoré nie sú súčasťou základného balenia - TU.
| Maximálny počet otáčok | 4 200 ot/min |
|---|---|
| Uchytenie univerzály | 4 x závit M8 |
| D | 125 mm |
| D2 | 108 mm |
| D1 | 95 mm |
| Šírka čeľustí | 20 mm |
| D3 | 30 mm |
| h | 4,5 mm |
| H1 | 56,7 mm |
| Rozsah upnutia obrobku (vonkajšie čeľuste) | 48 - 125 mm |
| Rozsah upnutia obrobku (vnútorné čeľuste) | 7 - 57 mm |
