Nesoustředné sklíčidlo K72 - 125 mm
Čtyřčelisťové sklíčidlo, určené pro upínání středně velkých obrobků na soustruzích a jiných obráběcích strojích.
Univerzální velikost vhodná pro širokou škálu obráběcích aplikací.
Detailní informace:
-
Individuálně nastavitelné čelisti - Upínání asymetrických obrobků (příležitostně lze upnout i kulaté, čtvercové, nebo osmihranné obrobky.)
-
Čelisti lze použít jako vnitřní i vnější.
-
Ruční ovládání pomocí klíče (součást balení).
-
Výroba je ve vysokém standardu normy DIN 6350.

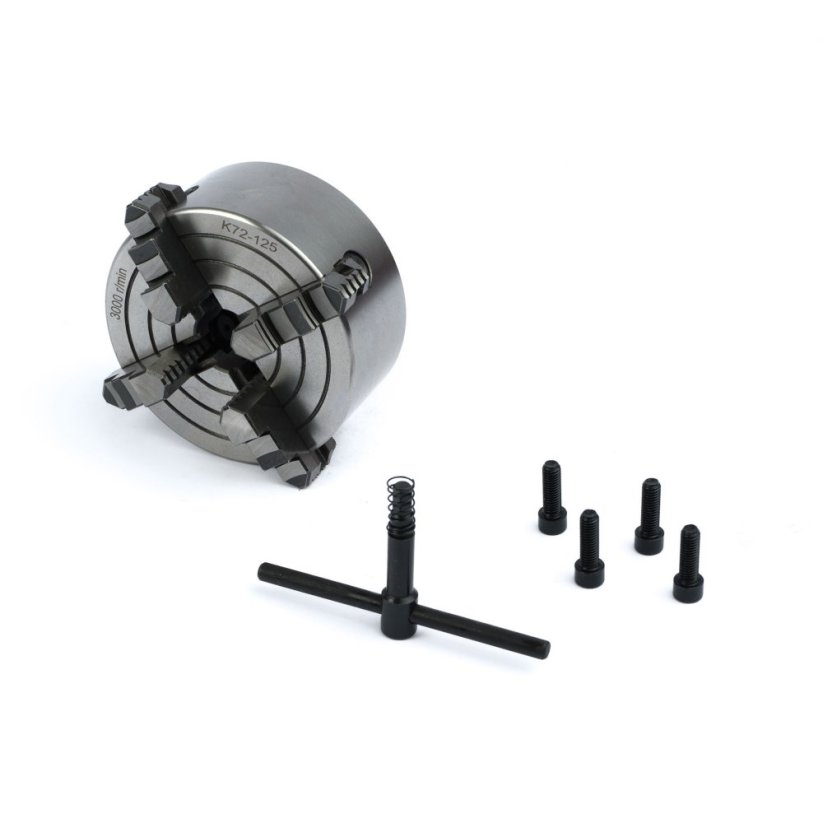

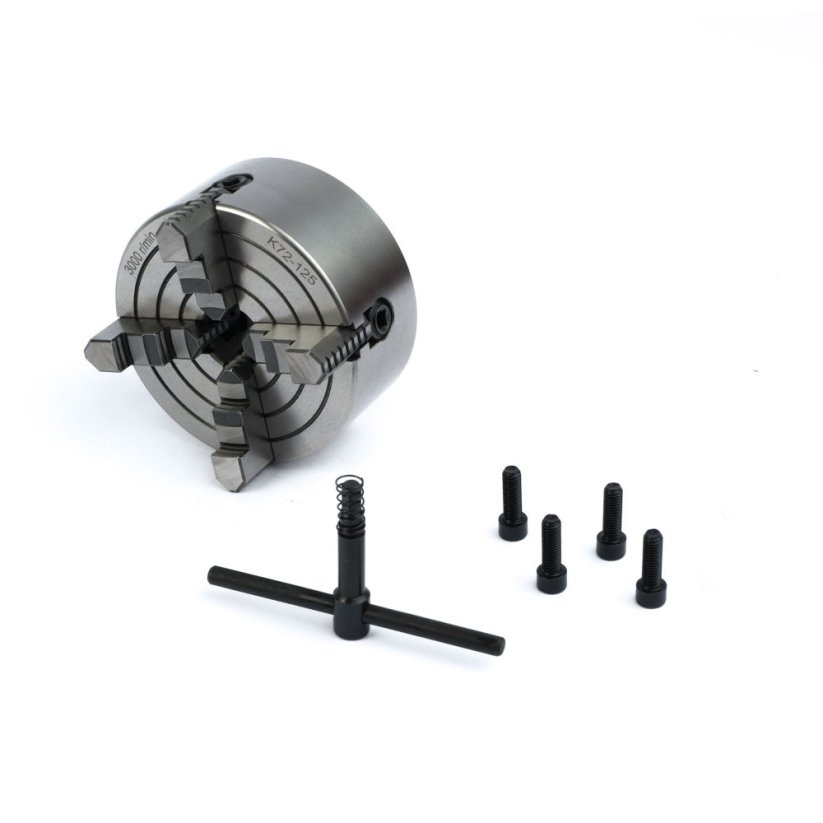

Rozsah dodávky obsahuje:
- Nesoustředné sklíčidlo K72 - 125 mm
- Sada šroubů
- Klíč
Upozornění!
Přizpůsobte nastavení čelistí konkrétnímu obrobku dle vlastního uvážení.
V tabulce parametrů je uveden doporučený rozsah upnutí, ve kterém lze obrobek bezpečně upnout.
Překročení tohoto rozsahu může vést k poškození nebo ulomení čelistí.
Pro instalaci sklíčidla doporučujeme přikoupit 4 ks svorníků, které nejsou součástí základního balení - ZDE.
| Maximální počet otáček | 4 200 ot/min |
|---|---|
| Uchycení univerzály | 4 x závit M8 |
| D | 125 mm |
| D2 | 108 mm |
| D1 | 95 mm |
| Šířka čelistí | 20 mm |
| D3 | 30 mm |
| h | 4,5 mm |
| H1 | 56,7 mm |
| Rozsah upnutí obrobku (vnější čelisti) | 48 - 125 mm |
| Rozsah upnutí obrobku (vnitřní čelisti) | 7 - 57 mm |
