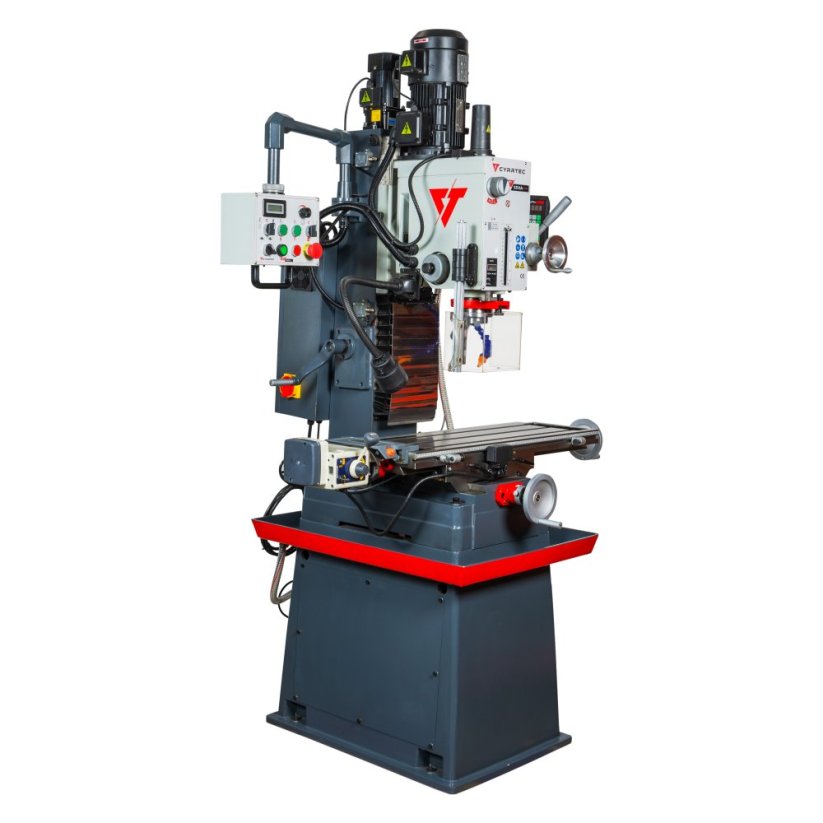

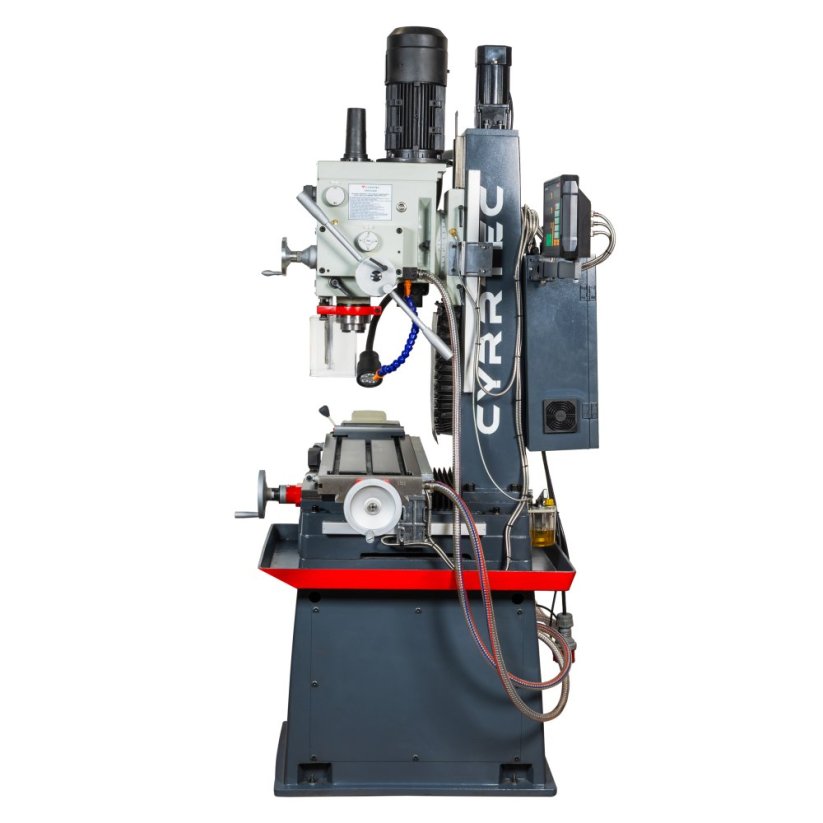

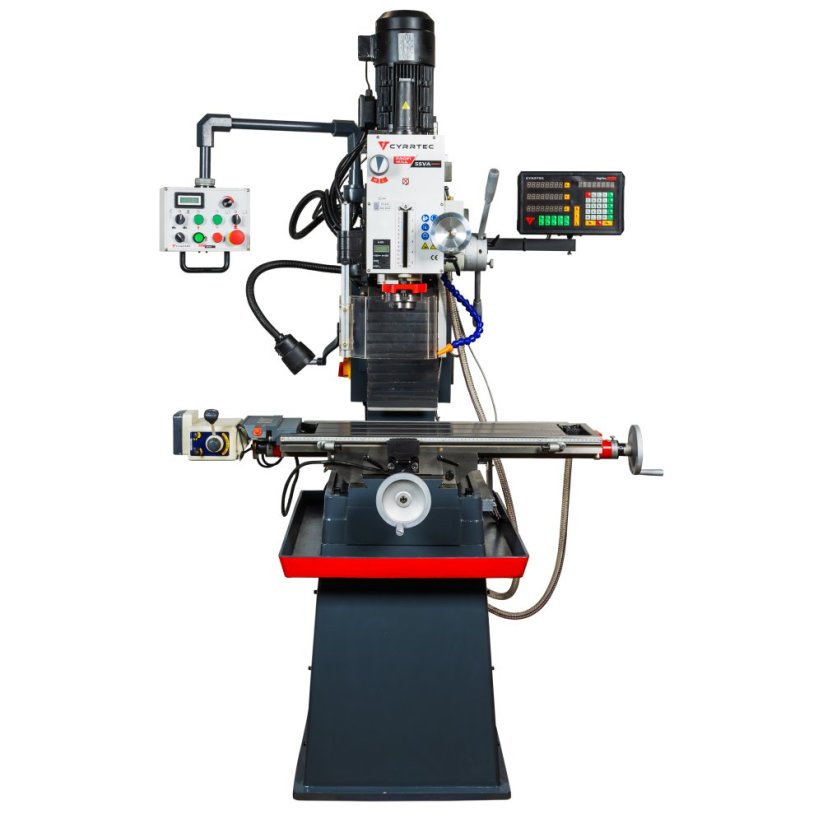

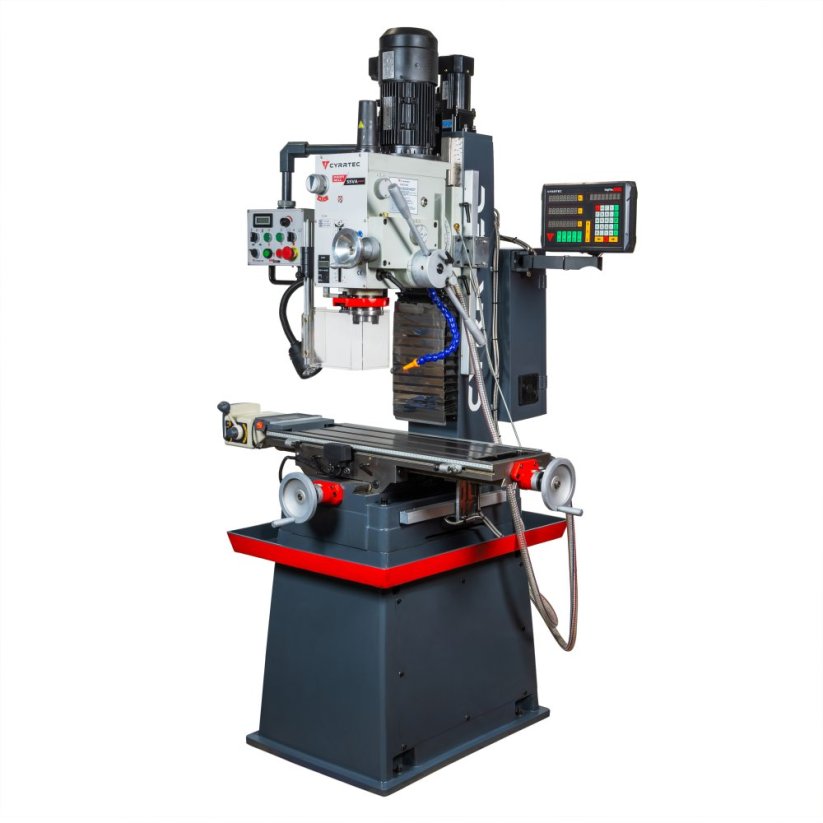

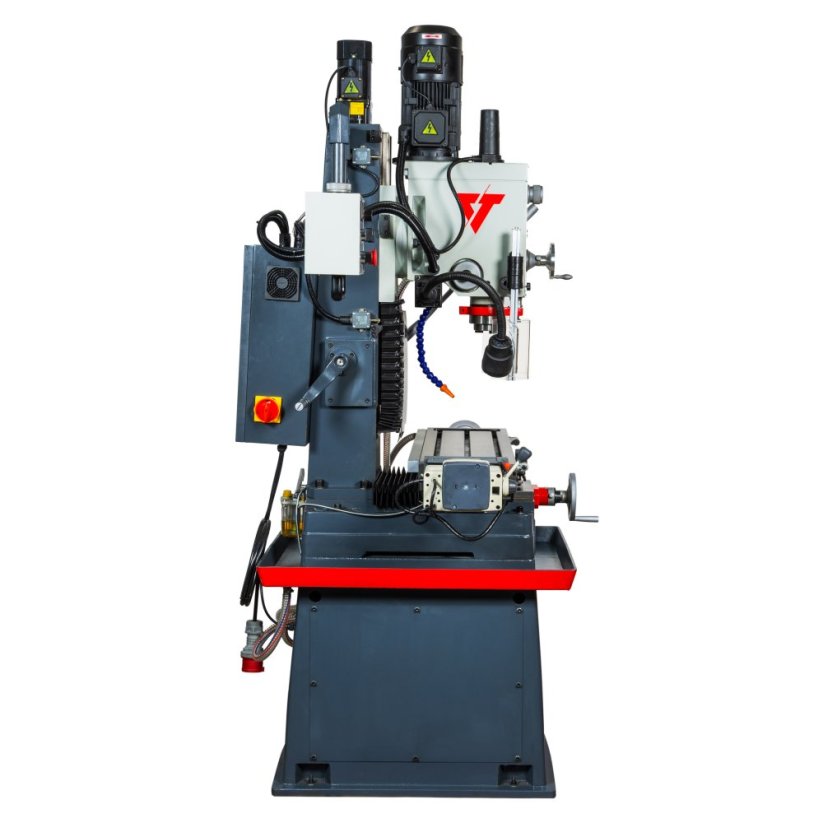

Vrtačko-frézka Profimill 55VA EXPERT
Vrtačko-frézka Profimill 55VA EXPERT
Centrální mazání, digitální odměřování, masivní pevná konstrukce s litinovým podstavcem, posuvy, velký stůl, asynchronní motor o výkonu 1,5 kW, plynulá regulace otáček frekvenčním měničem, kužel vřetene ISO 30, to je Profimill 55 GV Expert. viac
Kód produktu: MT10390 Doprava a platba
Zobraziť príslušenstvo
Centrální mazání, digitální odměřování, masivní pevná konstrukce s litinovým podstavcem, posuvy, velký stůl, asynchronní motor o výkonu 1,5 kW, plynulá regulace otáček frekvenčním měničem, kužel vřetene ISO 30, to je Profimill 55 GV Expert. viac
Kód produktu: MT10390 Doprava a platba
Zobraziť príslušenstvoFrézka Profimill 55 VA Expert se řadí do kategorie větších frézek v naší nabídce, určených pro náročné dílny. Díky robustní konstrukci a celkové hmotnosti 480 kg nabízí excelentní přesnost a robustnost při mnohostranném použití jako je vrtání, frézování, řezání závitů a další. Novinkou je, že naše stroje sú tuhšie, vďaka technológii lost foam casting, ktorú používame pri výrobe odliatkov strojov.
Pohon frézky zajišťuje výkonný asynchronní motor konstruovaný pro řízení proměnlivou frekvencí. Motor je vybaven aktivním chlazením pro zajištění perfektního chlazení. Je vybavena plynulou regulací pomocí průmyslového frekvenčního měniče v kombinaci převodovkou ponořenou v olejové lázni s 2 převodovými stupni, která díky broušeným převodovým kolům poskytuje velmi tichý chod. S velkým stolem je ideální pro všestranné použití. Tato frézka dále disponuje přesným rybinovým vedením ve všech osách s možností nastavení pomocí klínových lišt. Svou robustní konstrukcí zajišťuje vysokou tuhost během obrábění. Kromě toho umožňuje i natočení vřeteníku o ± 60 °.
Model 55 VA Expert zahrnuje nejvyšší výbavu v této kategorii.
Výbava tohoto stroje zahrnuje:

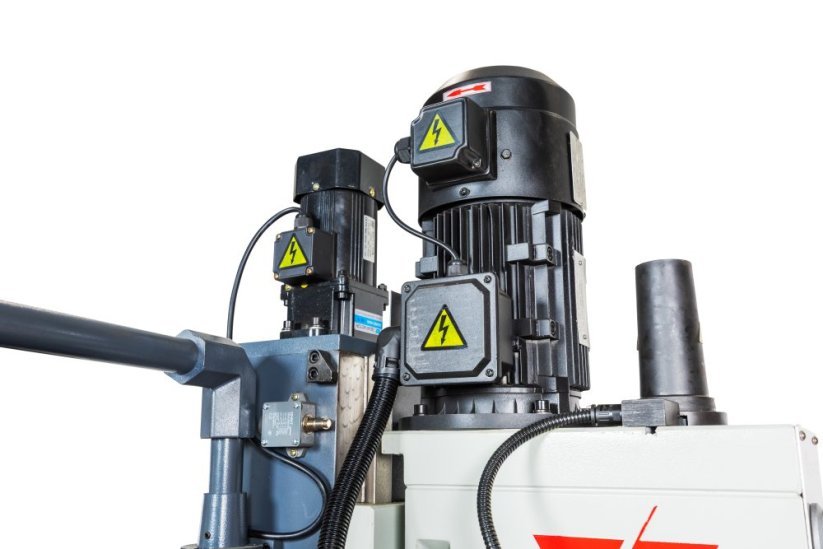

- Výkonný asynchronní motor o výkonu 1,5 kW s aktivním chlazením
- Plynulá regulace otáček pomocí průmyslového frekvenčního měniče s pasivním chlazením (Delta MS300)
- Digitální otáčkoměr s podsvícením
- Centrální tlakové mazání vedení stolu a vřeteníku
- Velký stůl 800 x 240 mm
- Odvod chladící kapaliny ze stolu

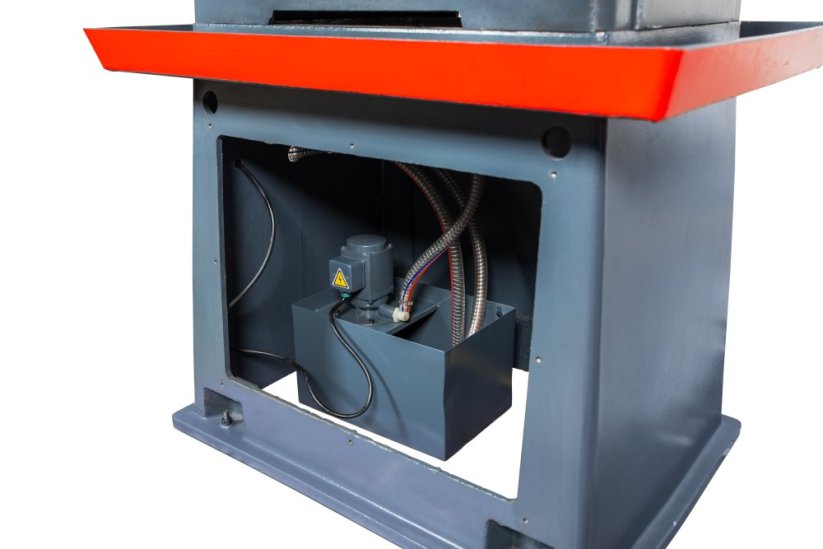

- Emulzní chlazení s čerpadlem a nádobou v podstavci stroje
- Robustní litinový podstavec
- Kovová ovládací kola
- Strojní LED osvětlení pracovní plochy
- Digitální ukazatel vysunutí pinoly

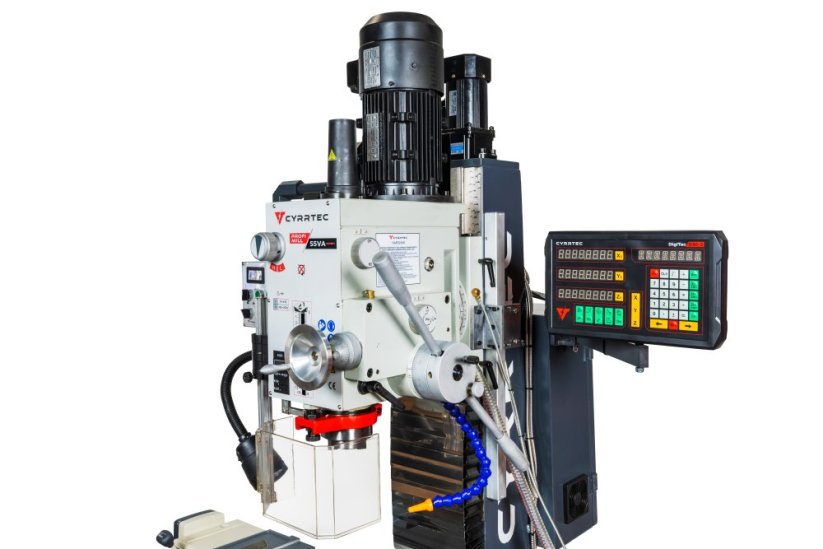

- Digitální odměřování Digitec D30 ve 3 osách s optickými pravítky
- Strojní posuv pinoly
- Elektrický zdvih vřeteníku
- Nerezový chránič "harmonika" vedení v ose Z
- Ovládací panel na otočném rameni
- Funkce řezání závitů s možností nastavení hloubky závitování

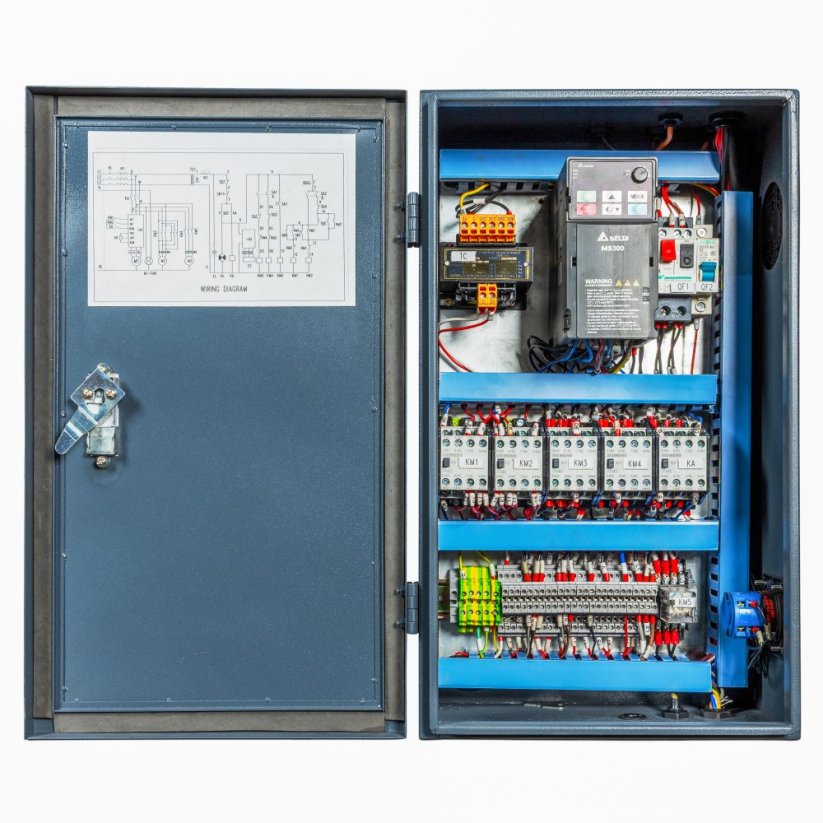

- Silové prvky elektroinstalace od renomovaného výrobce
- Výškově nastavitelný kryt vřetene
- Tuhá konstrukce o hmotnosti 480 kg
- Jednoduché vymezení vůlí s pomocí klínů
- Naklopitelný vřeteník o ± 60 °
- Vřeteno s kuželem ISO 30
- Tichá 6 rychlostní převodovka v olejové lázni ( v kombinaci s 2 rychlostním motorem celkem 12 rychlostních stupňů)
- Velký a přehledný ovládací panel
- Jemné nastavení vysunutí pinoly
- Robustní vřeteník
- Svorníky pro upevnění svěráku
- Kufřík s nářadím
- Protokol o přesnosti dokumentující skutečné hodnoty vašeho stroje
Ochranné prvky stroje odpovídají platným ISO normám, zahrnují tlačítko pro nouzové zastavení stroje, ochranný kryt vřetene a bezpečnostní vypínače pod ochrannými kryty.
Stroj má ručně zaškrabané všechny kluzné plochy pro optimální udržení mazacího filmu.
Rozsah dodávky obsahuje:
-
Frézka CYRRTEC Profimill 55 VA Expert
-
Digitální odměřování DigiTec D30 - 3V s optickými pravítky
-
Emulzní chlazení
-
Upínací tyč vřetene
-
Kryt vřetene
-
Praktický box s nářadím
-
Ochranný kryt vřetene
-
Zubové sklíčidlo 3 - 16 mm / B 16
- Upínací trn ISO 30 / B16 pro upnutí sklíčidla
-
2 ks svorníků pro upevnění svěráku
-
Výstupní protokol přesnosti stroje
-
Olejnička
-
Český návod k obsluze
- Redukční pouzdro ISO 30/ MK 3
Tento balíček můžete dále rozšířit o potřebné vybavení kliknutím na ikonu "PŘÍSLUŠENSTVÍ" v horní části této stránky, kde jsme pro vás vybrali nástroje a příslušenství přesně kompatibilní s tímto modelem.
| Prevádzkové napätie | 400 V |
|---|---|
| Kužeľ vretena | ISO 30 |
| Počet rýchlostí otáčok | Plynulá regulácia |
| Rozsah otáčok | 75 - 2500 ot/min |
| Výkon motora | 1,5 kW |
| Druh motora | Asynchrónny s aktívnym chladením |
| Hmotnosť stroja | 480 kg |
| Strojné LED svetlo | ÁNO |
| Max. výkon vŕtania do železa | 45 mm |
| Max. výkon vŕtania do ocele | 32 mm |
| Max. priemer stopkovej frézy | 32 mm |
| Max. priemer čelnej frézy | 80 mm |
| Vyloženie (os vretena k stĺpu) | 220 mm |
| Vzdialenosť vretena k stolu | 60 - 485 mm |
| Zdvih vretena | 125 mm |
| Rozmery stola | 800 x 240 mm |
| Priečny posuv | 190 mm |
| Pozdĺžny posuv | 560 mm |
| Strojný pozdĺžny posuv | ÁNO |
| Náklon vreteníka | + - 60 ° |
| Veľkosť T drážok | 14 mm |
| Rozmery balenia | 120 x 95 x 216 CM (Š x H x V) |
| Hmotnosť vr. balenie | 530 kg |
| Digitální odměřování vč. instalace | Digitec D30 - 3 osi |
| Systém strojného chladenia | ÁNO |
| Upínanie nástroja | NT 30 |
