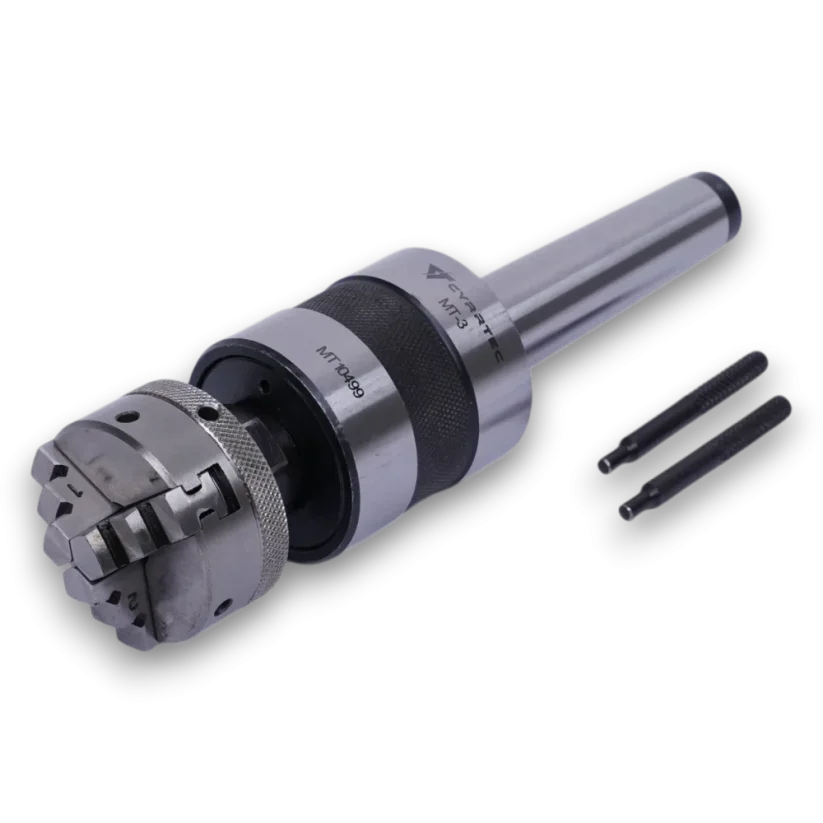

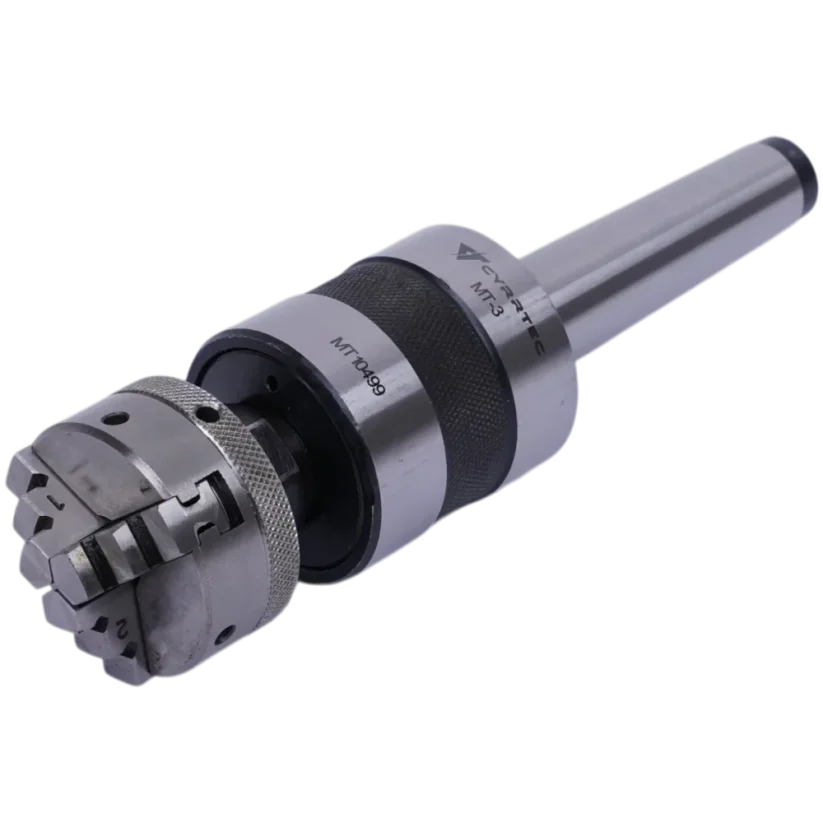

Univerzálny otočný hrot s trojčeľusťovým skľučovadlom Ø 50 mm – kužeľ MK3

Univerzálny otočný hrot so skľučovadlom Ø 50 mm – MK3

Táto zostava kombinuje otočný hrot s kužeľom MK3 a sústredné trojčeľusťové skľučovadlo. Je ideálna na upínanie a podopretie dlhších obrobkov malých priemerov, ktoré nie je možné upnúť bežným spôsobom.

Hrot je osadený tromi ložiskami pre hladký chod a závitom M14 × 1, na ktorom je naskrutkované skľučovadlo s priemerom 50 mm. Celý komplet sa upína priamo do koníka sústruhu.

Skľučovadlo disponuje obojstrannými čeľusťami, ktoré po otočení a zmene poradia (č. 1 za č. 3) umožňujú vnútorné aj vonkajšie upnutie v rozsahu cca 2–55 mm. Upínanie je sústredné pomocou dvoch uťahovacích kľúčov.

Detailné informácie:

• Upínací kužeľ: MK3
• Priemer skľučovadla: 50 mm
• Závit hrotu: M14 × 1
• Konštrukcia hrotu: 3 ložiská
• Obojstranné čeľuste (vnútorné/vonkajšie upnutie)
• Rozsah upnutia: 2–55 mm
• Kompaktné riešenie pre jemné sústruženie

Rozsah dodávky obsahuje:

• 1× otočný hrot MK3 so závitom M14 × 1
• 1× trojčeľusťové skľučovadlo Ø 50 mm
• 1× sada obojstranných čeľustí
• Uťahovacie kľúče (kličky)
