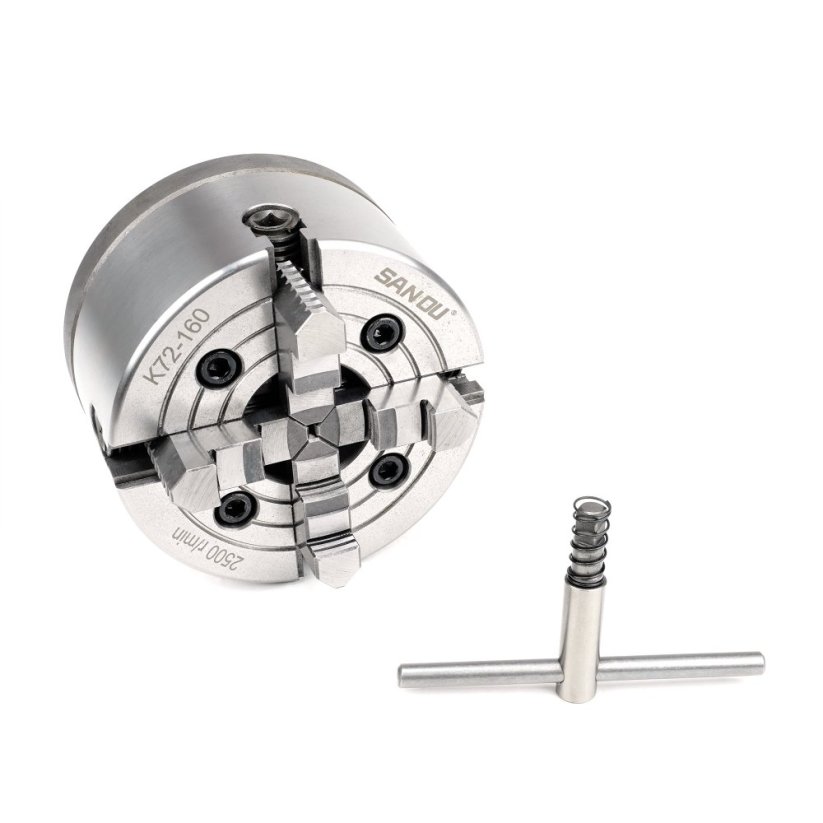

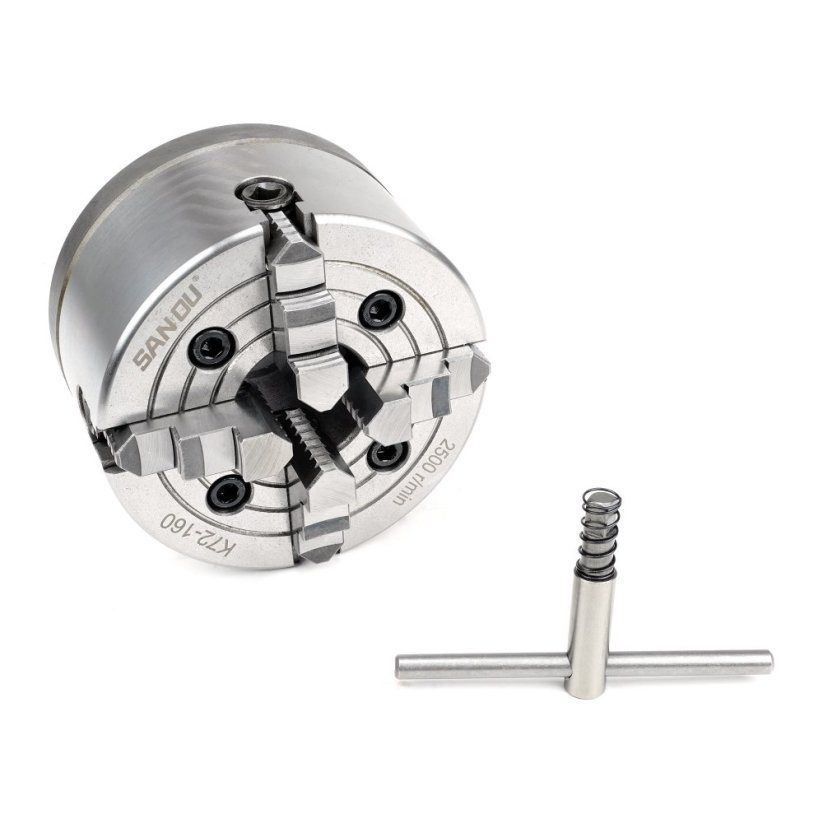

Nesústredné skľučovadlo K72-160 mm
Navrhnuté pre presné a pevné upínanie obrobkov na sústruhoch a iných obrábacích strojoch.
Detailné informácie:
- Upínací systém Camlock D4
-
Individuálne nastaviteľné čeľuste - Upínanie asymetrických obrobkov (príležitostne možno upnúť aj okrúhle, štvorcové, alebo osemhranné obrobky.)
-
Čeľuste je možné použiť ako vnútorné aj vonkajšie.
-
Ručné ovládanie pomocou kľúča (súčasť balenia).
Rozsah dodávky obsahuje:
- Nesústredné skľučovadlo K72-160 mm
- Skrutky
- Kľúč
Upozornenie!
Prispôsobte nastavenie čeľustí konkrétnemu obrobku podľa vlastného uváženia.
V tabuľke parametrov je uvedený odporúčaný rozsah upnutia, v ktorom je možné obrobok bezpečne upnúť.
Prekročenie tohto rozsahu môže viesť k poškodeniu alebo ulomeniu čeľustí.
| Uchytenie univerzály | 4 x závit M10 |
|---|---|
| Maximálne otáčky | 3 800 ot/min |
| D2 | 95 mm |
| D1 | 65 mm |
| Šírka čeľustí | 20 mm |
| D3 | 55 mm |
| D | 160 mm |
| h | 5 mm |
| H1 | 65 mm |
| Rozsah upnutia obrobku (vonkajšie čeľuste) | 50 - 160 mm |
| Rozsah upnutia obrobku (vnútorné čeľuste) | 8 - 80 mm |
