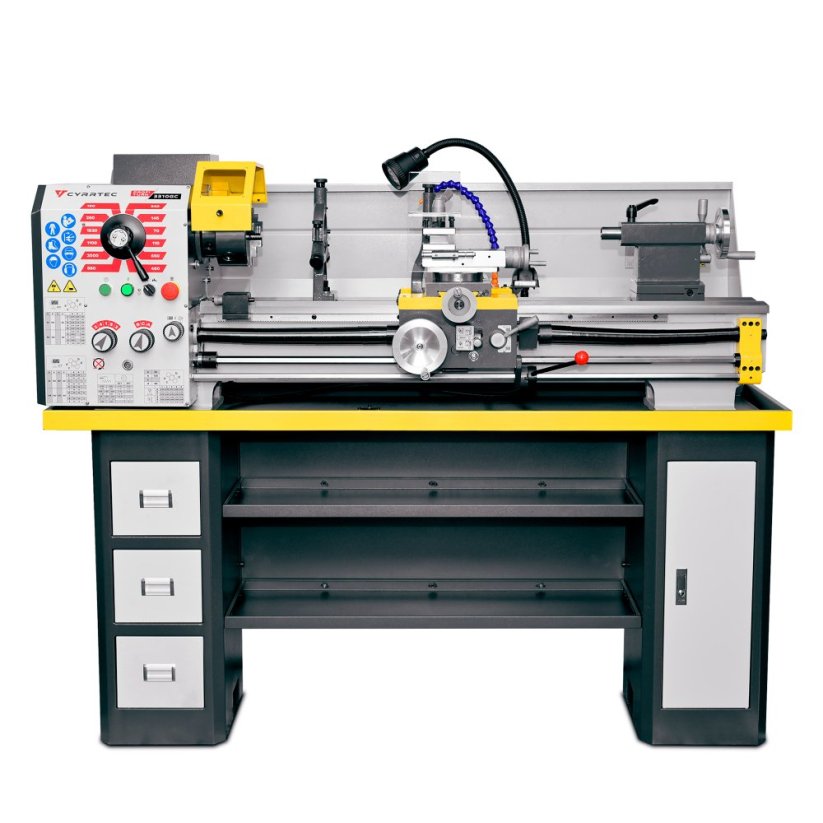

Stolní soustruh Profiturn 3310GC
Stolní soustruh Profiturn 3310GC

Profiturn 3310GC je precizní, robustní a výkonný soustruh s mechanickou převodovkou pohonu vřetene, Nortonkou a výkonným asynchronním motorem. Více
Kód produktu: MT10190 Hmotnost: 430 kgDoprava a platba
Zobrazit příslušenství
Profiturn 3310GC je precizní, robustní a výkonný soustruh s mechanickou převodovkou pohonu vřetene, Nortonkou a výkonným asynchronním motorem. Více
Kód produktu: MT10190 Hmotnost: 430 kgDoprava a platba
Zobrazit příslušenstvíSoustruh Profiturn 3310 GC se řadí do skupiny profesionálních strojů vhodných pro údržbářské dílny a molosériovou výrobu. Všechna vedení suportu jsou vybavena klínovými lištami, což zajišťuje optimální tuhost. Samozřejmostí je indukčně kalené a přesně broušené lože o šířce 180 mm s robustním vnitřním profilem. Pohon zajišťuje asynchronní motor o výkonu 1,5 kW. V základní výbavě stroje je zahrnuto pracovní LED osvětlení,sada lunet a kompletní systém emulzního chlazení.
Převodovka obsahuje kalená, cementovaná a broušená kola. Tím je zajištěna její dlouhá životnost a klidný chod.
Samozřejmostí je kalené a popuštěné vřeteno z oceli 41Cr4 se systémem upínání Camlock. Tento stroj díky "nortonce" nabízí velmi široký rozsah stoupání závitů a řezných rychlostí s velmi jednoduchým a rychlým nastavením.
Pinola koníku, příčné a nožové saně mají výměnné bronzové matice, což oceníte v rámci budoucí údržby. Pohyb koníku, nožových i příčných saní zajišťují plnohodnotné trapézové šrouby.
V rámci našeho vývoje jsme u tohoto stroje nyní zvýšili průtok oleje ložisky vřetene, což vede k jejich perfektnímu chlazení a dlouhé živostnosti.
Soustruhy Profiturn 3310 GC na denní bázi používají studenti SPŠ technické a automobilní v Jihlavě.
Základní výbava tohoto stroje obsahuje:
- Výkonný asynchronní motor o výkonu 1,5 kW
- Mikrometrický nastavitelný doraz suportu
- Momentová spojka posuvů
- Strojní LED osvětlení
- Silové prvky elektroinstalace od renomovaného výrobce
- 12 stupňová převodovka pro nastavení otáček vřetene
- Řadící páka pro spuštění a změnu smyslu otáčení vřetene
- Redukční převodovka pro změnu rychlosti posuvu
- Obě převodovky posuvu v olejové lázni
- Strojní podélný i příčný posuv
- Univerzála o průměru 160 mm
- Vřeteno o vnitřním průměru 38 mm s upínámím Camlock
- Přesně broušené a kalené lože na tvrdost 55 HRC
- Plnohodnotná pevná a posuvná luneta
- Závitový indikátor
- Rozšířený zadní štít proti třískám
- Přehledný přední panel s ovladači
- Inovovaný vřeteník
- Kufřík s nářadím
- Protokol o přesnosti dokumentující skutečné hodnoty vašeho stroje
- Kompletní předprodejní příprava stroje našimi techniky
Ochranné prvky stroje odpovídají platným ISO normám, zahrnují tlačítko pro nouzové zastavení stroje, ochranný kryt vřetene a bezpečnostní vypínače pod ochrannými kryty.
Pro udržení stroje v perfektní kondici, Vám přikládáme všechny odstíny jeho barev zcela zdarma. Nikdy nevíte, co Vám na stroj spadne a odře ho, proto jsme pro Vás do balení přibalili jeho barvy jako dárek. Nově v plechovkách odolnějších proti vysychání.
Rozsah dodávky obsahuje:
-
Soustruh Profiturn 3310 GC
-
3-čelisťové sklíčidlo 160 mm Camlock
-
Sada vnitřních čelistí
-
Sada vnějších čelistí
-
4-stranný otočný nožový držák
-
1x Pevný hrot MK 5
-
1x Pevný hrot MK 3
-
Pevná luneta
-
Posuvná luneta
-
Vana na třísky
-
Stěna ostřiku
-
Závitový indikátor (závitové hodinky)
-
Praktický kufřík se základním nářadím
-
Olejnička
-
3 ks plechovky s barvou
-
Sada ozubených kol pro řezání závitů
-
Spojovací materiál
-
Výstupní protokol přesnosti stroje
-
Rozsáhlý barevný návod k obsluze v Českém jazyce
Tento balíček můžete dále rozšířit o potřebné vybavení kliknutím na ikonu "PŘÍSLUŠENSTVÍ" v horní části této stránky, kde jsme pro vás vybrali nástroje a příslušenství přesně kompatibilní s tímto modelem.
Provozní napětí | 400 V |
---|---|
Točný průměr nad ložem | 330 mm |
Točný průměr nad suportem | 205 mm |
Vzdálenost mezi hroty | 1000 mm |
Šířka lože | 180 mm |
Průchod vřetene | 38 mm |
Kužel vřetene | MK 5 |
Příčný strojní posuv | ANO |
Počet rychlostí otáček | 12 |
Rozsah otáček | 70 - 2000 |
Počet metrických závitů | 18 |
Rozsah metrických závitů | 0,25 - 5 |
Počet palcových závitů | 13 |
Rozsah palcových závitů | 6 - 96 TPI |
Rozsah rychlosti podélného posuvu | 0.046-0.458 mm/ot. |
Typ držáku nástrojů | 4 polohy |
Pracovní rozsah pomocného suportu | 85 mm |
Pracovní rozsah příčného suportu | 180 mm |
Rozsah posuvu suportu po loži | 950 mm |
Posuv pinoly | 80 mm |
Kužel pinoly | MK 3 |
Výkon motoru | 1,5 kW |
Druh motoru | Asynchronní |
Hmotnost stroje | 430 kg |
Závitový indikátor | ANO |
Kalené lože | ANO |
Sada lunet | ANO |
Strojní LED světlo | ANO |
Upnutí vřetene | Camlock D4 |
Systém strojního chlazení | ANO |
Rozměr balení (ŠxVxH) | 1750x750x800 mm |
Rozměr stroje (ŠxVxH) | 1730x635x765 mm |
Rozměr vany (ŠxH) | 1710x450 mm |
