Samostředící sklíčidlo K12-100 mm, 4 čelisti, DIN6350
Samostředící sklíčidlo K12-100 mm, 4 čelisti, DIN6350
Upínání kulatých, čtvercových i osmihranných obrobků. Sklíčidlo se souosým pohybem čelistí, dle normy DIN 6350. Více
Kód produktu: MT10213 Doprava a platba
Upínání kulatých, čtvercových i osmihranných obrobků. Sklíčidlo se souosým pohybem čelistí, dle normy DIN 6350. Více
Kód produktu: MT10213 Doprava a platba
Samostředící sklíčidlo K12-100 mm
Čtyřčelisťové sklíčidlo, určené pro upínání středně velkých obrobků na soustruzích a jiných obráběcích strojích.
Univerzální velikost vhodná pro širokou škálu obráběcích aplikací.
Detailní informace:
-
Upínání kulatých, čtvercových a osmihranných obrobků.
-
Soustředné (souosé) - Všechny čelisti se pohybují současně a rovnoměrně směrem ke středu.
-
Ruční ovládání pomocí klíče (součást balení).
-
Výroba je ve vysokém standardu normy DIN 6350.

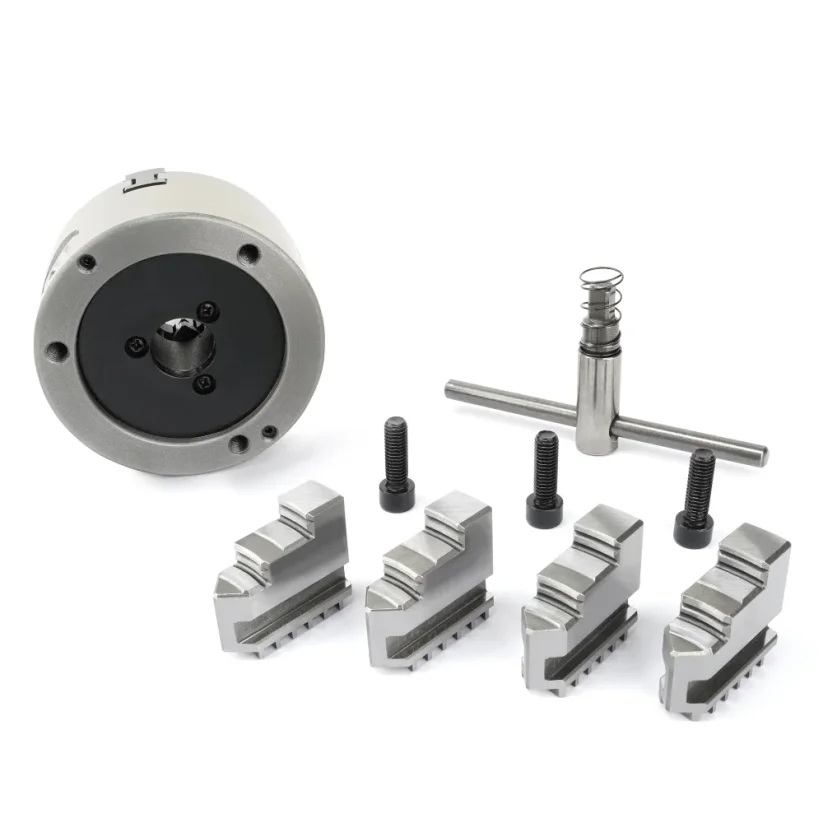

Rozsah dodávky obsahuje:
- Samostředící sklíčidlo K12-100 mm
- Sada čelistí pro vnější upnutí
- Sada šroubů
- Klíč
Upozornění!
Přizpůsobte nastavení čelistí konkrétnímu obrobku dle vlastního uvážení.
V tabulce parametrů je uveden doporučený rozsah upnutí, ve kterém lze obrobek bezpečně upnout.
Překročení tohoto rozsahu může vést k poškození nebo ulomení čelistí.
Pro instalaci sklíčidla doporučujeme přikoupit 3 ks svorníků, které nejsou součástí základního balení - ZDE.
| Maximální počet otáček | 3 500 ot/min |
|---|---|
| Uchycení univerzály | 3 x závit M8 |
| D | 100 mm |
| D2 | 84 mm |
| D1 | 72 mm |
| D3 | 22 mm |
| h | 4 mm |
| H1 | 54 mm |
| Rozsah upnutí obrobku (vnější čelisti) | 30 - 80 mm |
| Rozsah upnutí obrobku (vnitřní čelisti) | 2 - 30 mm |
