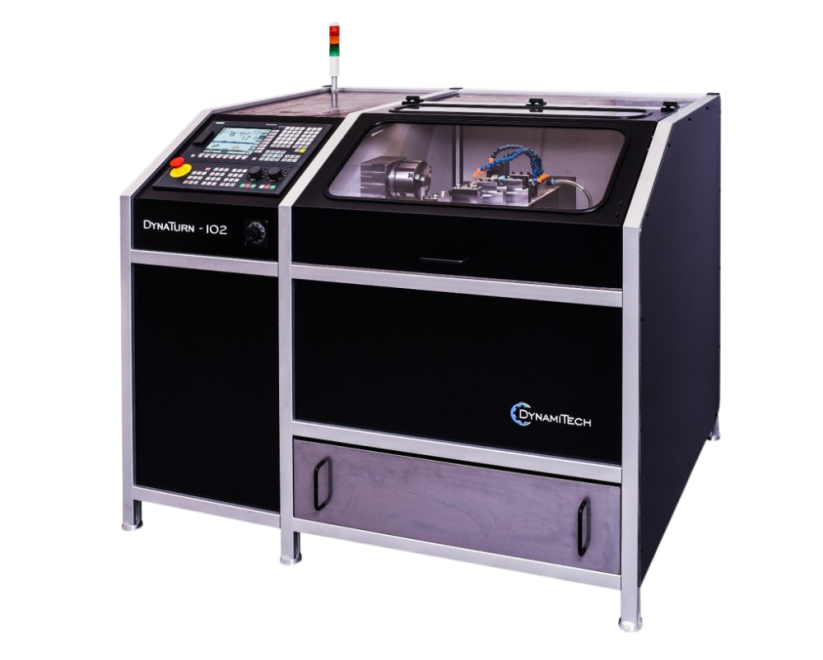

DynaTurn 102
DynaTurn 102
CNC soustruh DynaTurn 102 CNC je vhodný pro soustružení jednoduchých i složitých obrobků v kusové i sériové výrobě. Více
Kód produktu: P00018 Doprava a platba
CNC soustruh DynaTurn 102 CNC je vhodný pro soustružení jednoduchých i složitých obrobků v kusové i sériové výrobě. Více
Kód produktu: P00018 Doprava a platba
CNC soustruh DynaTurn 102 CNC je vhodný pro soustružení jednoduchých i složitých obrobků v kusové i sériové výrobě.
Kalené vřeteno z jakostní oceli uložené v kuželíkových ložiskách je zárukou přesného chodu bez vibrací.
Tuhost stroje je dána kinematickým uspořádáním a masivním ložem z litého granitu „mineral casting“. Podélný a příčný suport tvoří dohromady robustní křížový stůl uložený v předepnutém valivém vedení. Stroj bez problémů zvládá obrábění i těžce obrobitelných materiálů jako je nerez nebo titan.
Upínací deska příčného suportu je opatřena rastrem závitů pro variabilní rozmístění čelních a radiálních nástrojových držáků. Toto řešení je zárukou tuhosti, rychlosti a přesnosti nájezdu.
Stroj je vyráběn na zakázku v České republice. Základní cena stroje je 690 000 Kč bez DPH a odvíjí se od konkrétní konfigurace a výbavy. Pro předvedení stroje v chodu a konzultaci řešení pro vaše potřeby nás prosím kontaktujte.
Řídicí systém
Stroj se standardně dodává s SINUMERIK 828D nebo v ekonomické variantě SINUMERIK 808D ADVANCED od společnosti Siemens.
SINUMERIK 828D a digitální dvojče „Digital Twin“ zahrnují software pro správu celého životního cyklu produktu v reálném i virtuálním světě. Díky tomu lze efektivně plánovat a optimalizovat výrobní i vývojové procesy.
Technické parametry
| Název | Jednotka | Hodnota |
|---|---|---|
| Oběžný průměr nad suportem | mm | 102 |
| Vrtání vřetena | mm | 28 |
| Rozměr příčného suportu | mm | 536 × 200 |
| Upínací otvory v rastru | mm | 25 × 25 (M8) |
| Ukončení vřetena | mm | 50h7 |
| Pojezd v ose „X“ | mm | 320 |
| Pojezd v ose „Z“ | mm | 290 |
| Rozsah posuvů „X“, „Z“ | mm / min | 0 – 15000 |
| Oběžný průměr nad ložem | mm | 250 |
| Výkon vřetena | kW | 3,7 |
| Nožový držák | mm | Ø 16 H7 |
| Hmotnost stroje | kg | 500 |
| Univerzální sklíčidlo | mm | Ø 80, Ø 100, Ø 125 |
| Otáčky vřetena | ot. / min | 6000 |
| Elektrická přípojka | V / Hz / kW | 3 × 400 / 50 / 5 |
| Nožový držák | mm | 16 × 16 |
| Rozměr stroje D × Š × V | mm | 1500 × 1150 × 1300 |
| Rozměr přepravní bedny D × Š × V | mm | 1600 × 1200 × 1500 |
| Transportní hmotnost | kg | 600 |
Martin Kuchta
Zdravím, jaký je el. příkon pro zařízení, to bohužel v popisu chybí.
Jiří Kočí (Administrátor)
Dobrý den, pane Kuchto,
el. příkon pro stroj DynaTurn 102 je 32A a cca. 5kW.
S pozdravem
Tým CYRRTEC
